ネジの測り方
ボルト・ビス

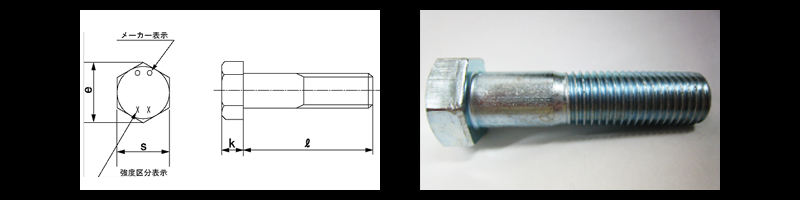

ボルト、ビス類は通常、ネジ径（ｄ）×長さ（ℓ）で表されます。
ネジ径（ｄ）→ネジ部の太さです。
ネジ径（ｄ）の前にＭがある場合はミリネジ。
ネジ径（ｄ）の前にＷがある場合はインチネジです。
またネジ径（ｄ）の後などにＰ１．２５などネジのピッチ（ネジ山の間隔）を表記する場合もあります。
長さ（ℓ）→皿頭類、無頭類は全長で表し、その他は首下で表します。
（例1） 皿ビス Ｍ8×30
→この場合、Ｍ8のネジで全長30ミリになります。
ピッチ表記がないので標準ピッチ（並目）です。
（例2）六角ボルト Ｍ16×70 Ｐ1.5
→この場合、Ｍ16のネジで首下70ミリになります。
Ｐ1.5と表記されていますのでＭ16の標準ピッチＰ2.0より
細かいピッチ（細目）となります。
★ 頭の上の刻印はメーカーや強度区分ですのでサイズとは違います。
ナット
ナットは通常、ネジ径（ｄ）で表されます。
よく使われているナットは１種ナットです。
この他にも１種ナットよりも薄い３種ナットなどがあります。
（例1） 六角ナット Ｍ１２
→この場合、Ｍ１２の１種ナットです。
ボルトと同じようにピッチ表記がない場合は標準ピッチ（並目）です。
丸座金
丸座金は通常、φｄ（内径）×φＤ（外径）×ｔ（厚み）で表されます。
また、Ｍ１０などとネジ径（ｄ）のみで表記されている場合はＭ１０のネジ用ということで
φｄ（内径）の実寸は１０．５ぐらいあります。
この場合φＤ（外径）は旧JIS規格のサイズを指すことがほとんどです。
（例1） 丸座金 17×30×2.6
→この場合、内径17なので内径よりも小さいＭ１6用の丸座金で
外径30、厚み2.6です。
（例2） 丸座金 Ｍ16
→この場合、Ｍ１６用の丸座金で旧JIS規格の外径32、厚み2.6です。
規格表
インチネジ
インチネジの読み方とミリに直したときの実寸を表にしました。 ネジの外径が同じ位であってもインチネジとミリネジは山が違うため別物です。 インチのボルトにミリのナットを使用したり、ミリのボルトにインチのナットを使用することはできません。
| サイズ | 読み方 | ミリにした実寸（ネジ径） |
|---|---|---|
| 1/8 | いちぶ | 約3.175mm |
| 5/32 | さんにのご | 約3.969mm |
| 3/16 | いちぶごりん | 約4.763mm |
| 1/4 | にぶ | 約6.350mm |
| 5/16 | にぶごりん | 約7.938mm |
| 3/8 | さんぶ | 約9.525mm |
| 1/2 | よんぶ | 約12.700mm |
| 5/8 | ごぶ | 約15.875mm |
| 3/4 | ろくぶ | 約19.050mm |
| 7/8 | ななぶ | 約22.225mm |
| 1" | いんち | 約25.400mm |

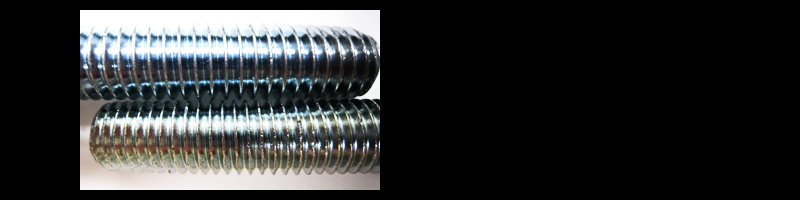

下記写真は同じＭ12のネジです。 ピッチが同じためピッタリと重なります。

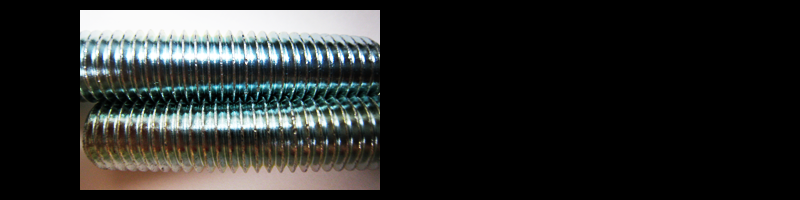

下記写真はＭ12のネジとＷ１／２のネジです。 ネジ径はほぼ一緒ですがネジ山が違うためピッタリと合いません
ピッチ

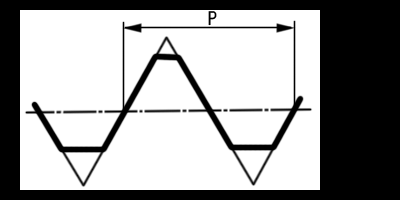

ピッチとはネジ山の中間と隣のネジ山の中間とを結んだ距離です。 標準ピッチは並目とよび、それよりも狭い間隔のピッチを細目とよびます。
| ネジ径 | ピッチ（Ｐ） | ||
|---|---|---|---|
| （d) | 並目 | 細目 | |
| Ｍ2 | 0.4 | 0.25 | |
| Ｍ3 | 0.5 | 0.35 | |
| Ｍ4 | 0.7 | 0.5 | |
| Ｍ5 | 0.8 | 0.5 | |
| Ｍ6 | 1 | 0.75 | |
| Ｍ8 | 1.25 | 1 | |
| Ｍ10 | 1.5 | 1.25 | 1 |
| Ｍ12 | 1.75 | 1.5 | 1.25 |
| M14 | 2 | 1.5 | |
| M16 | 2 | 1.5 | |
| M18 | 2.5 | 2 | 1.5 |
| M20 | 2.5 | 2 | 1.5 |
| M22 | 2.5 | 2 | 1.5 |
| M24 | 3 | 2 | |
| M27 | 3 | 2 | |
| M30 | 3.5 | 2 | |
| M33 | 3.5 | 2 | |
| M36 | 4 | 3 | |
| M39 | 4 | 3 | |
| M42 | 4.5 | 3 | |
| M45 | 4.5 | 3 | |
| M48 | 5 | 3 | |
| M52 | 5 | 4 | |
| M56 | 5.5 | 4 | |
| M60 | 5.5 | 4 | |
| M64 | 6 | 4 | |
１種・３種ナット
１種の高さは呼び径の約８０％、３種は約６０％です。 下記表は通常の平径（Ｓ）のみを表記してあります。 この他に平径（Ｓ）が小さい小型ナットなどもあります。
| ネジ径 | 1種ナット | 3種ナット | ||
|---|---|---|---|---|
| (d) | 厚み(m) | 平径(s) | 厚み(m) | 平径(s) |
| Ｍ2 | 1.6 | 4 | 1.2 | 4 |
| Ｍ3 | 2.4 | 5.5 | 1.8 | 5.5 |
| Ｍ4 | 3.2 | 7 | 2.4 | 7 |
| Ｍ5 | 4 | 8 | 3.2 | 8 |
| Ｍ6 | 5 | 10 | 3.6 | 10 |
| Ｍ8 | 6.5 | 13 | 5 | 13 |
| Ｍ10 | 8 | 17 | 6 | 17 |
| Ｍ12 | 10 | 19 | 7 | 19 |
| M14 | 11 | 22 | 8 | 22 |
| M16 | 13 | 24 | 10 | 24 |
| M18 | 15 | 27 | 11 | 27 |
| M20 | 16 | 30 | 12 | 30 |
| M22 | 18 | 32 | 13 | 32 |
| M24 | 19 | 36 | 14 | 36 |
| M27 | 22 | 41 | 16 | 41 |
| M30 | 24 | 46 | 18 | 46 |
| M33 | 26 | 50 | 20 | 50 |
| M36 | 29 | 55 | 21 | 55 |
| M39 | 31 | 60 | 23 | 60 |
| M42 | 34 | 65 | 25 | 65 |
| M45 | 36 | 70 | 27 | 70 |
| M48 | 38 | 75 | 29 | 75 |
| M52 | 42 | 80 | 31 | 80 |
| M56 | 45 | 85 | 34 | 85 |
| M60 | 48 | 90 | 36 | 90 |
| M64 | 51 | 95 | 38 | 95 |
丸座金
丸座金というと(旧）JIS規格を指すことがほとんどですが他の規格（下記表）もあります。 また、他にもメーカー規格として、さまざまな大きさ、厚みの丸座金が存在します。
| （旧）ＪＩＳ | （旧）ＪＩＳ小型 | ＩＳＯ | ＩＳＯ小型 | |
|---|---|---|---|---|
| Ｍ ２ | ２× ６×０．４ | ２× 4.3×０．４ | ２× ５×０．３ | ２× 4.3×０．３ |
| Ｍ ３ | ３× ８×０．５ | ３× ６×０．５ | ３× ７×０．５ | ３× ６×０．５ |
| Ｍ ４ | ４×１０×０．８ | ４× ８×０．５ | ４× ９×０．８ | ４× ８×０．８ |
| Ｍ ５ | ５×１２×０．８ | ５×１０×０．８ | ５×１０×１．０ | ５×１０×１．０ |
| Ｍ ６ | ６×１３×１．０ | ６×１２×０．８ | ６×１３×１．０ | ６×11.5×１．６ |
| Ｍ ８ | ８×１８×１．６ | ８×１６×１．２ | ８×１７×１．６ | ８×15.5×１．６ |
| Ｍ１０ | １０×２２×１．６ | １０×１８×１．６ | １０×２１×２．０ | １０×１８×２．０ |
| Ｍ１２ | １２×２６×２．３ | １２×２２×２．３ | １２×２４×２．５ | １２×２１×２．５ |
| Ｍ１４ | １５×３０×２．６ | １５×２６×２．３ | １５×２８×２．５ | １５×２４×２．５ |
| Ｍ１６ | １７×３２×２．６ | １７×３０×２．６ | １７×３０×３．０ | １７×２８×３．０ |
| Ｍ１８ | １９×３６×２．６ | １９×３２×２．６ | １９×３４×３．０ | １９×３０×３．０ |
| Ｍ２０ | ２１×４０×３．２ | ２１×３６×２．６ | ２１×３７×３．０ | ２１×３４×３．０ |
| Ｍ２２ | ２３×４４×３．２ | ２３×４０×３．２ | ２３×３９×３．０ | ２３×３７×３．０ |
| Ｍ２４ | ２５×４８×４．０ | ２５×４４×３．２ | ２５×４４×４．０ | ２５×３９×４．０ |
| Ｍ２７ | ２８×５２×４．０ | ２８×５０×４．０ | ２８×４４×４．０ | |
| Ｍ３０ | ３１×５８×４．５ | ３１×５６×４．０ | ３１×５０×４．０ | |
| Ｍ３３ | ３４×６２×４．５ | ３４×６０×５．０ | ３４×５６×５．０ | |
| Ｍ３６ | ３８×６８×５．０ | ３７×６６×５．０ | ３７×６０×５．０ | |
| Ｍ３９ | ４１×７２×５．０ | ４０×７２×６．０ | ４０×６６×６．０ | |
| Ｍ４２ | ４４×７８×６．０ | ４３×７８×７．０ |
